有色金属及合金注册(或备案)申请表
单位名称 | 郑州轻研合金科技有限公司 | 邮政编码 | 450041 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
地址 | 郑州市上街区科学大道1106号 | 部门 | 研发部 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品名称 | 高强镁锂合金 | 生产起始日期 | 2012.08 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
现用牌号 | LA85M | 国外相应牌号 | MA21 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
实际生产量 | 10t | 实际销售量 | 5t | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
化学成分(质量分数%):
注:表中列出成分点但未标明成分范围的,元素含量要求不大于该成分点。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主要特性(包括密度、强度、硬度、延伸率、耐蚀性、粒度等,可剪裁。合金需列出密度及其计算过程):
该合金铸态室温抗拉强度≥180MPa,屈服强度≥150MPa,延伸率≥20%。 轧制态抗拉强度≥260MPa,屈服强度≥220MPa,延伸率≥10%。 合金密度:1.57g/cm3,计算过程如下:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
用途及使用效果(请附产品实物图片及销售证明资料,如销售合同或贸易流水单据等。如有出口,请写出主要出口国别和出口量,可附页):
该合金强度高,耐蚀性好,适合航空航天领域中等强度部件,可替代常规ME20、AZ40镁合金。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
牌号研制人员 | 解海涛、郭晓光、肖阳 | 电话 传真 |
0371-68918626 |
单位盖章 | 年 月 日 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
以上由申请单位填写 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
轻标委会秘书处审查意见及注册(或备案)牌号:
年 月 日 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
标委会审查结论:
负责人(签字): 年 月 日 |
有色金属及合金注册(或备案)申请表
单位名称 | 郑州轻研合金科技有限公司 | 邮政编码 | 450041 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
地址 | 郑州市上街区科学大道1106号 | 部门 | 研发部 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品名称 | 高强镁锂合金 | 生产起始日期 | 2012.06 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
现用牌号 | LA91B | 国外相应牌号 | 无 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
实际生产量 | 50t | 实际销售量 | 30t | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
化学成分(质量分数%):
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主要特性(包括密度、强度、硬度、延伸率、耐蚀性、粒度等,可剪裁。合金需列出密度及其计算过程): 该合金轧制态室温抗拉强度≥150MPa,屈服强度≥120MPa,延伸率≥50%。 合金密度:1.45g/cm3,计算过程如下:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
用途及使用效果(请附产品实物图片及销售证明资料,如销售合同或贸易流水单据等。如有出口,请写出主要出口国别和出口量,可附页): 密度低,适用于制备航空航天和电子3C产品的壳体零部件,该产品已在航空航天得到应用。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
牌号研制人员 | 解海涛、肖阳、王军武 | 电话 传真 |
0371-68918626 |
单位盖章 | 年 月 日 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
以上由申请单位填写 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
轻标委会秘书处审查意见及注册(或备案)牌号: 年 月 日 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
标委会审查结论: 负责人(签字): 年 月 日 |
有色金属及合金注册(或备案)申请表
单位名称 | 郑州轻研合金科技有限公司 | 邮政编码 | 450041 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
地址 | 郑州市上街区科学大道1106号 | 部门 | 研发部 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品名称 | 高强镁锂合金 | 生产起始日期 | 2018.10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
现用牌号 | LA93Z | 国外相应牌号 | 无 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
实际生产量 | 10t | 实际销售量 | 5t | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
化学成分(质量分数%):
注:表中列出成分点但未标明成分范围的,元素含量要求不大于该成分点。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主要特性(包括密度、强度、硬度、延伸率、耐蚀性、粒度等,可剪裁。合金需列出密度及其计算过程):
该合金铸态室温抗拉强度≥185MPa,屈服强度≥150MPa,延伸率≥30%。
T4态室温抗拉强度≥210MPa,屈服强度≥170MPa,延伸率≥20%。
轧制态抗拉强度≥280MPa,屈服强度≥230MPa,延伸率≥15%。 合金密度:1.49g/cm3,计算过程如下:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
用途及使用效果(请附产品实物图片及销售证明资料,如销售合同或贸易流水单据等。如有出口,请写出主要出口国别和出口量,可附页):
该合金属于低密度高强韧双相镁锂合金,室温强度高,热稳定性好,适用于制备中等强度要求的航空航天和电子3C产品的壳体零部件。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
牌号研制人员 | 刘金学、解海涛、肖阳、刘志鹏 | 电话 传真 |
0371-68918626 |
单位盖章 | 年 月 日 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
以上由申请单位填写 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
轻标委会秘书处审查意见及注册(或备案)牌号: 年 月 日 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
标委会审查结论: 负责人(签字): 年 月 日 |
有色金属及合金注册(或备案)申请表
单位名称 | 郑州轻研合金科技有限公司 | 邮政编码 | 450041 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
地址 | 郑州市上街区科学大道1106号 | 部门 | 研发部 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品名称 | 耐蚀镁锂合金 | 生产起始日期 | 2016.06 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
现用牌号 | LA113 | 国外相应牌号 | 无 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
实际生产量 | 60吨 | 实际销售量 | 50吨 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
化学成分(质量分数%):
注:表中列出成分点但未标明成分范围的,元素含量要求不大于该成分点。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主要特性(包括密度、强度、硬度、延伸率、耐蚀性、粒度等,可剪裁。合金需列出密度及其计算过程):
LA113是β相基体镁锂合金,具有优异的塑性和电磁屏蔽性能,采用高真空熔铸技术制备铸锭。具有优异的强硬度和耐腐蚀性能。
(1) 合金密度:1.42g/cm3,计算过程如下:
(2)合金棒材与板材基于国标GB/T228.1-2010的室温拉伸性能:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
(3)Mg-11Li-3Al合金在3.5%NaCl溶液中的极化曲线Tafel拟合结果

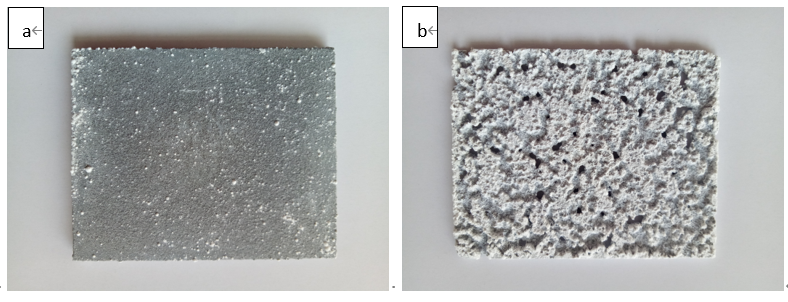

(4)固溶态Mg-11Li-3Al合金(a)及AZ31(b)在3.5%NaCl溶液中浸泡21天后的腐蚀形貌
用途及使用效果(请附产品实物图片及销售证明资料,如销售合同或贸易流水单据等。如有出口,请写出主要出口国别和出口量,可附页):
该合金具有优异的耐蚀性和良好的力学性能,在 3.5 wt.% NaCl溶液中的腐蚀电流密度为 4.56×10-6 A/cm2,显著低于AZ31镁合金的1.06×10-5 A/cm2,可适用于强度要求不高的航空航天和电子3C等产品的次承力类壳体部件。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
牌号研制人员 | 肖阳、解海涛、郭晓光、刘金学 | 电话 传真 |
0371-68918626 |
单位盖章 | 年 月 日 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
以上由申请单位填写 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
轻标委会秘书处审查意见及注册(或备案)牌号:
年 月 日 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
标委会审查结论:
负责人(签字): 年 月 日 |
有色金属及合金注册(或备案)申请表
单位名称 | 郑州轻研合金科技有限公司 | 邮政编码 | 450041 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
地址 | 郑州市上街区科学大道1106号 | 部门 | 研发部 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品名称 | 超轻高强镁锂合金 | 生产起始日期 | 2018.10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
现用牌号 | LA131M | 国外相应牌号 | 无 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
实际生产量 | 5t | 实际销售量 | 4t | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
化学成分(质量分数%):
注:表中列出成分点但未标明成分范围的,元素含量要求不大于该成分点。
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主要特性(包括密度、强度、硬度、延伸率、耐蚀性、粒度等,可剪裁。合金需列出密度及其计算过程):
该合金挤压态室温抗拉强度≥240MPa,屈服强度≥190MPa,延伸率≥35%。 合金密度:1.37g/cm3,计算过程如下:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
用途及使用效果(请附产品实物图片及销售证明资料,如销售合同或贸易流水单据等。如有出口,请写出主要出口国别和出口量,可附页):
该合金相比于LA141,稍微降低了Li的含量,添加了Zn,添加了微量元素Ca、Sr,保持Mg-Li合金较高延伸率的同时提高合金的强度及室温、高温性能稳定性,抗拉强度提高80%,适用于制备中等强度要求的航空航天和电子3C产品的壳体零部件。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
牌号研制人员 | 刘金学、解海涛、肖阳、郭晓光 | 电话 传真 |
0371-68918626 |
单位盖章 | 年 月 日 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
以上由申请单位填写 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
轻标委会秘书处审查意见及注册(或备案)牌号:
年 月 日 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
标委会审查结论:
负责人(签字): 年 月 日 |
有色金属及合金注册(或备案)申请表
单位名称 | 郑州轻研合金科技有限公司 | 邮政编码 | 450041 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
地址 | 郑州市上街区科学大道1106号 | 部门 | 研发部 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
产品名称 | 超轻高强镁锂合金 | 生产起始日期 | 2010.06 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
现用牌号 | LAZ931B | 国外相应牌号 | 无 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
实际生产量 | 100t | 实际销售量 | 100t | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
化学成分(质量分数%):
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
主要特性(包括密度、强度、硬度、延伸率、耐蚀性、粒度等,可剪裁。合金需列出密度及其计算过程): 该合金挤压态室温抗拉强度≥210MPa,屈服强度≥170MPa,延伸率≥15%。 合金密度:1.47g/cm3,计算过程如下:
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
用途及使用效果(请附产品实物图片及销售证明资料,如销售合同或贸易流水单据等。如有出口,请写出主要出口国别和出口量,可附页): 该合金通过Al的固溶强化效果和析出强化效果,保持Mg-Li合金较高延伸率的同时提高合金的强度,相比于LAZ931降低了杂质元素的含量,尤其对Na含量进行了严格限定,提高了塑性、降低了变形开裂概率,适用于制备中等强度要求的航空航天和电子3C产品的壳体零部件,该产品已在航空航天得到应用。 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
牌号研制人员 | 解海涛、肖阳、王松森 | 电话 传真 |
0371-68918626 |
单位盖章 | 年 月 日 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
以上由申请单位填写 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
轻标委会秘书处审查意见及注册(或备案)牌号: 年 月 日 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
标委会审查结论: 负责人(签字): 年 月 日 |
