铝合金牌号征求意见
2022-11-24 14:27:25

有色金属及合金注册(或备案)申请表

单位名称 1.中铝瑞闽股份有限公司
2.联想(北京)有限公司
邮政编码 350015
地址 福建省福州市马尾区罗星塔路8号 部门 技术质量部
产品名称 阳极氧化用铝带材 生产起始日期 2021-11-01
现用牌号 5L52R 国外相应牌号
实际生产量 >6800吨 实际销售量 6276吨
1.化学成分(质量分数%):
化学成份(质量分数)/%,不高于
牌号 Si Fe Cu Mn Mg Cr Zn Ti 其他杂质 Al
单个 合计
5L52R 0.08 0.10 0.10 0.10 2.2~2.8 0.20 0.05 0.03 0.03 0.15 余量


2.主要特性(包括密度、强度、硬度、延伸率、耐蚀性、粒度等,可剪裁。合金需列出密度及其计算过程):
    密度:2.6714 g/cm3
强度:典型H32状态下力学性能:抗拉强度≥200MPa,屈服强度≥150MPa,延伸率≥8%;市场上用于阳极氧化的三种牌号相同状态下的力学性能典型值如下;
三种牌号相同状态下的力学性能比较(0.8mm)
合金状态 抗拉强度/mpa 屈服强度/mpa 延伸率/%
5052 H32 226 181 11.7
5252 H32 201 155 12.6
5L52R H32 212 172 12.2
硬度:典型H32状态下显微硬度:HV≥55;
耐蚀性:良好;


    牌号的密度计算过程如下:
铝合金牌号 5L52R
元素 质量分数/(%) 算术平均值(%) 系数
(cm3/g)
乘积 密度
(g/cm3
最小值 最大值
Si 0.0500 0.0800 0.0650 0.4292 0.0279 2.6714
Fe 0.0500 0.1000 0.0750 0.1271 0.0095
Cu 0.0000 0.1000 0.0500 0.1116 0.0056
Mn 0.0000 0.1000 0.0500 0.1346 0.0067
Mg 2.2000 2.8000 2.5000 0.5522 1.3805
Cr 0.0000 0.2000 0.1000 0.1391 0.0139
Zn 0.0000 0.0500 0.0250 0.1401 0.0035
Ti 0.0100 0.0300 0.0200 0.2219 0.0044
合计 2.3100 3.4600 2.8850   1.4521
Al 97.6900 96.5400 97.1150 0.3705 35.9811
          37.4332

本公式计算按照GB/T 22638.1给出的公式计算。
\
3.用途及使用效果(请附产品实物图片及销售证明资料,如销售合同或贸易流水单据等。如有出口,请写出主要出口国别和出口量,可附页):

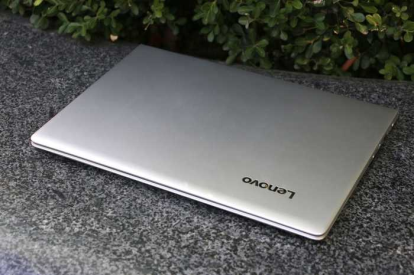

    用途:主要使用在笔记本电脑外壳、IPAD平板外壳等领域;
使用效果:经喷砂阳极氧化后,产品的表面光泽度较传统5052更高,料纹更轻,外观更均匀漂亮;
典型应用:联想系列笔记本外壳;
销售证明:2021年11月至2022年8月瑞闽已销售6000多吨,销售额1.6亿多元。
牌号研制人员 江钟宇1
郝宁2
电话
传真

18105941188

单位盖章 2022年 09月12日
以上由申请单位填写
标委会审查结论及注册(或备案)牌号:

拟注册为5L52



负责人(签字):                           年    月   日



征求意见截止时间2023年2月17日
联系电话:010-62275650
联系邮箱:tc243sc1@cnsmq.com

上一篇:关于对行业标准《银矿采选业绿色工厂评价要求》征求意见的函
下一篇:最后一页
